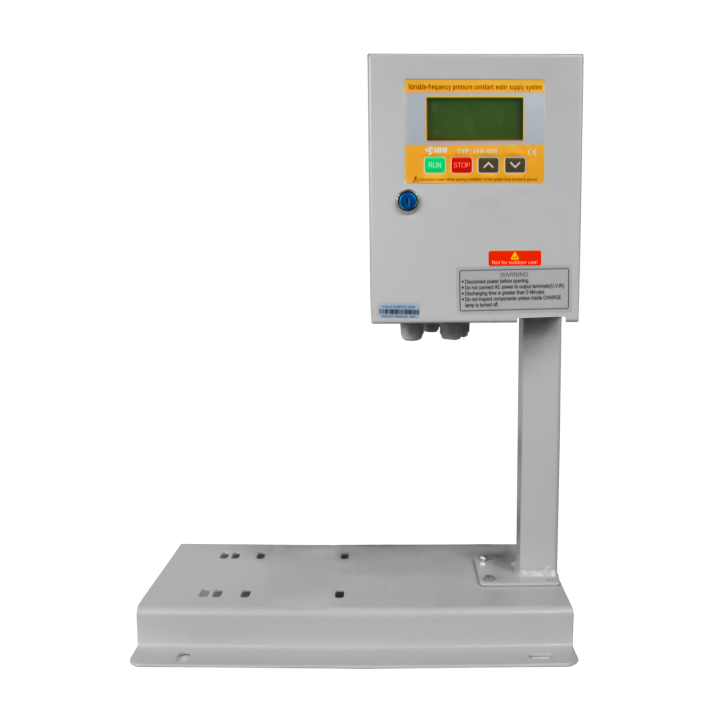

IVR 09 T (3-4 KW, 400 V, 9,7 A) INVERTER

Inteligentny sterownik pompy, model IVR 09 T jest łatwym w użyciu urządzeniem kontrolnym i zabezpieczającym do bezpośredniego podłączenia pomp głębinowych, pomp powierzchniowych, pomp zatapialnych, itp. utrzymującym stałe, zadane ciśnienie wody poprzez zmianę prędkości obrotowej silnika pompy. Model IVR 09 T ma wiele trybów operacyjnych przez adaptację do różnych instalacji elektrycznych. Sterowniki z serii IVR 09 moga być stosowane w grupach pompowych do 6 pomp.

CECHY

1. Wydajność energetyczna: w porównaniu z tradycyjnym sposobem, system zaopatrzenia w wodę o stałym ciśnieniu z przetwornicą częstotliwości oszczędza energię o 30 - 60 %.
2. Prosta obsługa: wszystkie funkcje mogą być zakończone przez naciśnięcie przycisku, nie ma potrzeby zatrudniania specjalistów do programowania.
3. Niezawodność na długie lata współpracujących pomp: średni moment obrotowy i ścieranie na wale zmniejsza się ze względu na spadek średniej prędkości obrotowej, co zapewnia dłuższą żywotność pompy.
4. Wbudowana funkcja SOFT-STARTu i łagodnego zatrzymania urządzenia pozwala zlikwidować uderzenie hydrauliczne (efekt uderzenia hydraulicznego oznacza nagły wzrost ciśnienia, towarzyszący szybkiemu zatrzymaniu lub rozpoczęciu przepływu cieczy).
5. Kompleksowa ochrona: system posiada najbardziej wszechstronną technologię zabezpieczeń nadprądowych, przepięciowych, podnapięciowych, zwarciowych, zablokowania wirników, możliwość zabezpieczenia pompy przed suchobiegiem bez konieczności instalacji sond/czujników w studni.
6. Możliwość łączenia sterowników w grupy pompowe, do 6 pomp. Zarządzanie grupą odbywa się z poziomu jednego sterownika, wybranego przez użytkownika jako główny. Pozostałe dostosowują pracę do wymagań systemu. Programowanie zestawu jest bardzo proste i nie wymaga specjalistycznej wiedzy.

ZASTOSOWANIE

Model IVR 09 T sprawdzi się wszędzie, gdzie zachodzi potrzeba utrzymania stałego ciśnienia wody w instalacji oraz kontroli i ochrony pompy lub zestawu kilku pomp.

IVR 09 T zarządza automatycznie włączaniem i wyłączaniem oraz adaptuje obroty silnika do wymagań instalacji.

Przewidywane typowe użycie:

• gospodarstwa rolne,

• zaopatrywanie w wodę ze studni,
• nawadnianie szklarni, ogrodów i pól,
• zbieranie i wykorzystywanie deszczówki,
• urządzenia przemysłowe.

 PARAMTERY

• Moc: 4 kW,

• Zasilanie: 3~400 V dopuszczalne wahania (300-450 V),

• Znamionowe napięcie wyjściowe: 3~400 V,

• Prąd: 9,7 A,

• Częstotliwość na wejściu: 50/60 Hz,

• Częstotliwość na wyjściu: 20-50/60 Hz,

• Wyzwalany czas reakcji przy przeciążeniu: 5 s - 5 min.,

• Zakres nastawy ciśnienia: 1-9 bar,

• Wyzwalany czas reakcji przy otwartej fazie: < 5 s,

• Wyzwalany czas reakcji przy zwarciu: < 0,1 s,

• Wyzwalany czas reakcji przy zbyt niskim/wysokim napięciu: < 5 s,

• Wyzwalany czas reakcji przy suchobiegu: 6 s,

• Czas wznowienia po przeciążeniu: 30 min.,

• Czas wznowienia przy zbyt niskim/wysokim napięciu: 5 min.,

• Czas wznowienia przy suchobiegu: 8 s, 1 min., 10 min., 30 min., 1 h, 2 h...,

• Próg wyłączenia przy zbyt wysokim napięciu: 418 V,

• Próg wyłączenia przy zbyt niskim napięciu 324 V,

• Odległość transferu poziomu płynu: ≤ 1000 m,

• Funkcje ochrony:

• • Suchobieg,

  • Zwarcie,

  • Przeciążenie,

  • Przeciążona pompa,

  • Nagły skok napięcia,

  • Nagły spadek napięcia,

  • Nagły wzrost napięcia,


Podstawowa charakterystyka techniczna

• Charakterystyka kontroli:
  • Podwójna kontrola przepływu,
  • Kontrola ciśnienia,
• Metoda kontroli:
  • Manualna,
  • Automatyczna,
• Charakterystyka kontroli przepływu: Impuls elektrody próbnika i przełącznik przepływu,
• Charakterystyka kontroli ciśnienia: Czujnik ciśnienia 24 V, 4-20 mA

Podstawowe dane dotyczące instalacji

• Dopuszczalna temperatura otoczenia: -10°C do +40°C,
• Dopuszczalna wilgotność otoczenia 20 % do 90 % RH,
• Dopuszczalna temperatura płynu: 0°C do +100°C,
• Stopień ochrony: IP54,
• Pozycja instalacji: pionowa,
• Minimalna objętość zbiornika przeponowego: 4 L,
• Maksymalny prąd silnika: 4,7 A
