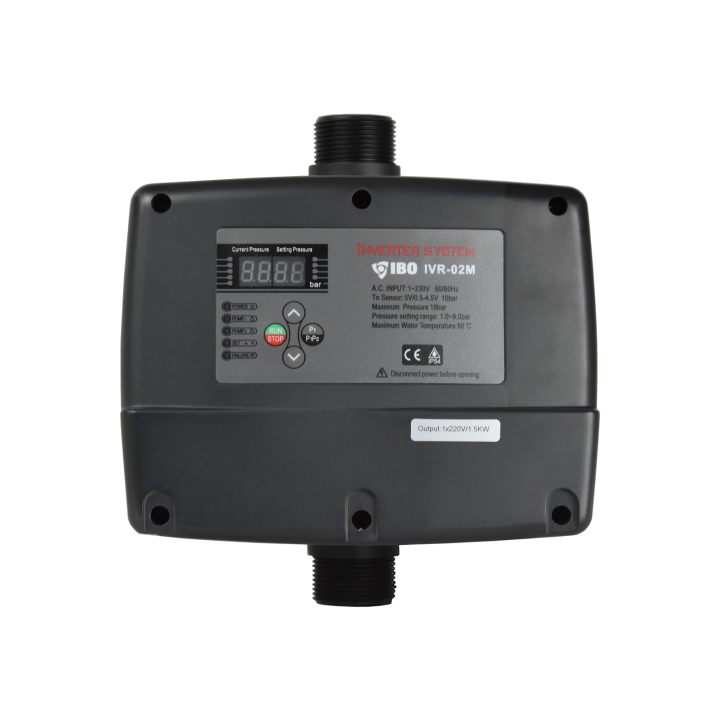

IVR 02M (0,37-1,5 KW, 230 V, 12 A) INVERTER FALOWNIK

Inteligentny Sterownik Pompy – model IVR 02 M – jest łatwym w użyciu urządzeniem kontrolnym i zabezpieczającym do bezpośredniego podłączenia jednofazowych pomp głębinowych, pomp powierzchniowych, pomp zatapialnych, itp., o mocy od 0,37 kW do 1,5 kW (od 0,5 HP do 2 HP) utrzymującym stałe, zadane ciśnienie wody poprzez zmianę prędkości obrotowej silnika pompy. Model IVR 02 M posiada wiele trybów operacyjnych przez adaptację do różnych instalacji elektrycznych.

CECHY

1. Wydajność energetyczna: w porównaniu z tradycyjnym sposobem, system zaopatrzenia w wodę o stałym ciśnieniu z przetwornicą częstotliwości oszczędza energię o 30 - 60 %.
2. Prosta obsługa: wszystkie funkcje mogą być zakończone przez naciśnięcie przycisku, nie ma potrzeby zatrudniania specjalistów do programowania.
3. Długoletnia niezawodność współpracujących pomp: średni moment obrotowy i ścieranie na wale zmniejsza się ze względu na spadek średniej prędkości obrotowej, co zapewnia dłuższą żywotność pompy.
4. Wbudowana funkcja SOFT-STARTu i łagodnego zatrzymania urządzenia pozwala zlikwidować uderzenie hydrauliczne (efekt uderzenia hydraulicznego oznacza nagły wzrost ciśnienia, towarzyszący szybkiemu zatrzymaniu lub rozpoczęciu przepływu cieczy).
5. Kompleksowa ochrona: system posiada najbardziej wszechstronną technologię zabezpieczeń nadprądowych, przepięciowych, podnapięciowych, zwarciowych, zablokowania wirników, możliwość zabezpieczenia pompy przed suchobiegiem bez konieczności instalacji sond/czujników w studni.
6. Możliwość sterowania pracą dwóch pomp zaopatrujących system.

ZASTOSOWANIE

Model IVR 02 M sprawdzi się wszędzie, gdzie zachodzi potrzeba utrzymania stałego ciśnienia wody w instalacji oraz kontroli i ochrony pompy lub zestawu dwóch pomp.

Przewidywane typowe użycie:

• domy,
• mieszkania,
• domki wakacyjne,
• gospodarstwa rolne,
• zaopatrywanie w wodę ze studni,
• nawadnianie szklarni, ogrodów i pól,
• zbieranie i wykorzystywanie deszczówki.

 PARAMTERY

• Moc: 0,37-1,5 kW,
• Zasilanie: 1~230 V dopuszczalne wahania (160-260 V),
• Znamionowe napięcie wyjściowe: 1~230 V,

• Znamionowe napięcie wyjściowe drugiej pompy: 1~230 V / 50 Hz,
• Prąd: 12 A,
• Częstotliwość na wejściu: 50/60 Hz,
• Częstotliwość na wyjściu: 20-50/60 Hz,
• Wyzwalany czas reakcji przy przeciążeniu: 5 s - 5 min.,
• Zakres nastawy ciśnienia: 1-9 bar,
• Wyzwalany czas reakcji przy otwartej fazie: < 5 s,
• Wyzwalany czas reakcji przy zwarciu: < 0,1 s,
• Wyzwalany czas reakcji przy zbyt niskim/wysokim napięciu: < 5 s,
• Wyzwalany czas reakcji przy suchobiegu: 6 s,
• Czas wznowienia po przeciążeniu: 30 min.,
• Czas wznowienia przy zbyt niskim/wysokim napięciu: 5 min.,
• Czas wznowienia przy suchobiegu: 8 s, 1 min., 10 min., 30 min., 1 h, 2 h...,
• Próg wyłączenia przy zbyt wysokim napięciu: 270 V,
• Próg wyłączenia przy zbyt niskim napięciu 100 V,
• Odległość transferu poziomu płynu: ≤ 1000 m,
• Funkcje ochrony:
  • Suchobieg,
  • Zwarcie,
  • Przeciążenie,
  • Przeciążona pompa,
  • Nagły skok napięcia,
  • Nagły spadek napięcia,
  • Nagły wzrost napięcia,

Podstawowa charakterystyka techniczna

• Charakterystyka kontroli:
  • Podwójna kontrola przepływu,
  • Kontrola ciśnienia,
• Metoda kontroli:
  • Manualna,
  • Automatyczna,
• Charakterystyka kontroli przepływu: Impuls elektrody próbnika i przełącznik przepływu,
• Charakterystyka kontroli ciśnienia: Czujnik ciśnienia 24 V, 4-20 mA.
