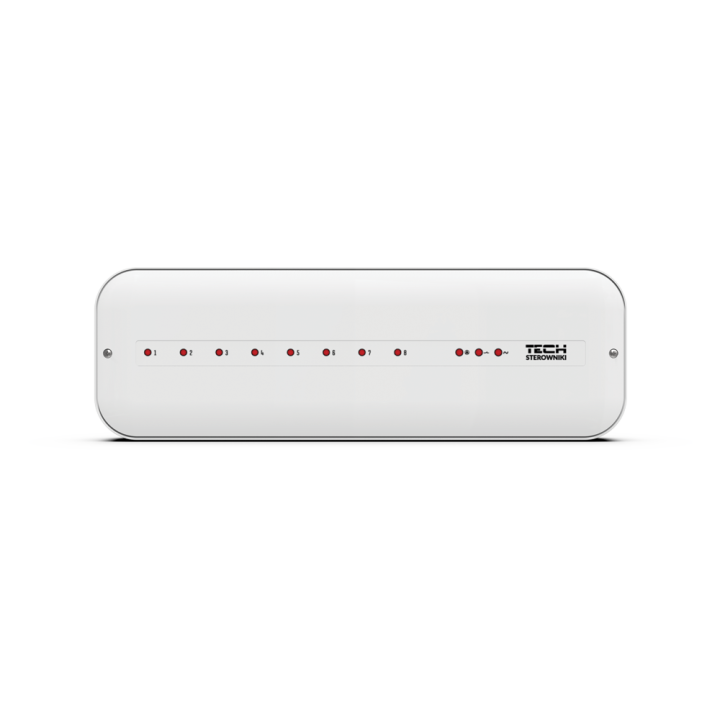

LISTWA STERUJĄCA TECH L-5s – PRZEWODOWY STEROWNIK OGRZEWANIA PODŁOGOWEGO 8 STREF

TECH L-5s – precyzyjne sterowanie ogrzewaniem podłogowym w 8 strefach

TECH L-5s to przewodowa listwa sterująca przeznaczona do zarządzania wodnym ogrzewaniem podłogowym. Umożliwia niezależną kontrolę temperatury aż w 8 pomieszczeniach lub strefach grzewczych, współpracując z przewodowymi regulatorami pokojowymi oraz siłownikami termoelektrycznymi zamontowanymi na rozdzielaczu.

Sterownik otrzymuje informacje z regulatorów pokojowych i na ich podstawie steruje odpowiednimi siłownikami, otwierając lub zamykając poszczególne obiegi ogrzewania podłogowego. Pozwala to utrzymywać inną temperaturę np. w salonie, sypialni, łazience czy pokojach dziecięcych.

Listwa może obsługiwać do 50 siłowników elektrycznych za pomocą 8 dwustanowych regulatorów pokojowych, dzięki czemu sprawdzi się zarówno w mniejszych instalacjach, jak i rozbudowanych systemach ogrzewania podłogowego.

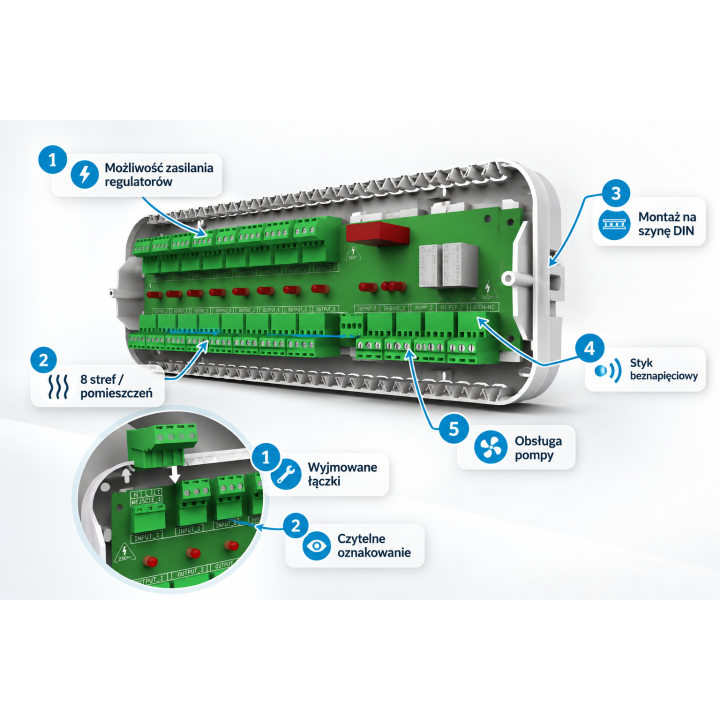

Najważniejsze zalety TECH L-5s

• sterowanie ogrzewaniem podłogowym w 8 niezależnych strefach

• możliwość obsługi do 50 siłowników termoelektrycznych

• współpraca z 8 przewodowymi regulatorami pokojowymi

• możliwość współpracy z regulatorami dwustanowymi zasilanymi 230 V lub bateryjnie

• 16 wyjść napięciowych 230 V – po 2 wyjścia na każdą strefę

• wyjście napięciowe do sterowania pompą obiegową

• styk beznapięciowy do sterowania urządzeniem grzewczym

• możliwość zasilania kompatybilnych regulatorów 230 V bezpośrednio z listwy

• wygodne, wyjmowane złącza ułatwiające montaż

• czytelne oznaczenia poszczególnych przyłączy

• montaż na szynie DIN

• komunikacja przewodowa zapewniająca stabilne działanie systemu

• produkt zaprojektowany i wyprodukowany w Polsce

Jak działa listwa sterująca TECH L-5s?

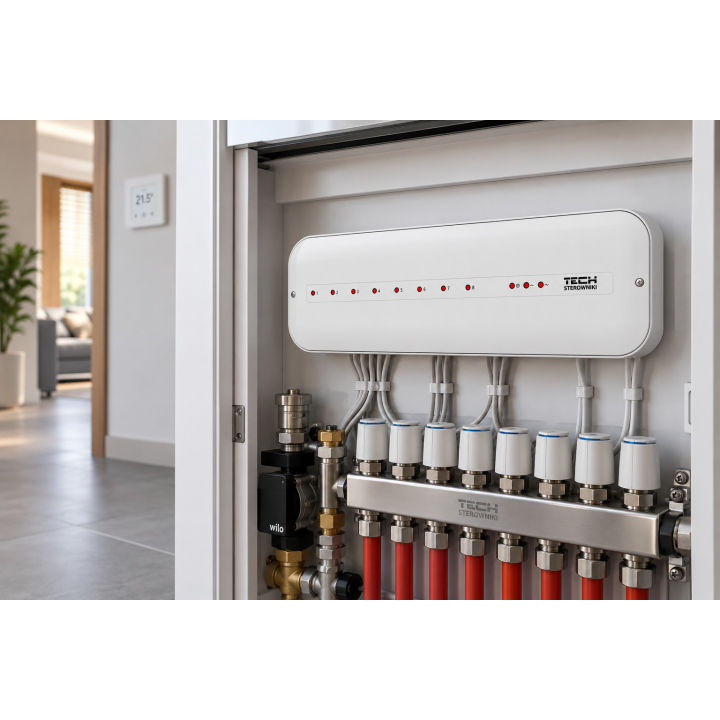

Sercem strefowego systemu ogrzewania podłogowego jest listwa L-5s. Do poszczególnych stref podłączane są regulatory temperatury oraz siłowniki znajdujące się na rozdzielaczu ogrzewania podłogowego.

Jeżeli temperatura w danym pomieszczeniu spadnie poniżej wartości ustawionej na regulatorze, regulator wysyła sygnał do listwy L-5s. Sterownik uruchamia odpowiedni siłownik termoelektryczny i umożliwia przepływ czynnika grzewczego przez wybrany obieg.

Po osiągnięciu zadanej temperatury ogrzewanie danej strefy zostaje ograniczone. Dzięki temu instalacja nie musi ogrzewać wszystkich pomieszczeń w jednakowy sposób.

Takie rozwiązanie zwiększa komfort użytkowania ogrzewania podłogowego i pozwala efektywniej zarządzać energią.

8 niezależnych stref grzewczych

TECH L-5s umożliwia stworzenie systemu, w którym każde z maksymalnie 8 pomieszczeń lub stref może posiadać własny regulator temperatury.

Przykładowy podział instalacji:

• strefa 1 – salon

• strefa 2 – kuchnia

• strefa 3 – łazienka

• strefa 4 – sypialnia

• strefa 5 – pokój

• strefa 6 – pokój

• strefa 7 – gabinet

• strefa 8 – pozostała część budynku

Dzięki temu użytkownik może dopasować temperaturę do sposobu wykorzystania poszczególnych pomieszczeń.

Sterowanie pompą i urządzeniem grzewczym

Listwa TECH L-5s nie ogranicza się wyłącznie do sterowania siłownikami.

Urządzenie wyposażono również w:

Wyjście 230 V do obsługi pompy – pozwala sterować pracą pompy instalacji w zależności od aktualnego zapotrzebowania na ogrzewanie.

Styk beznapięciowy – umożliwia przekazanie sygnału do współpracującego urządzenia grzewczego.

Pozwala to stworzyć kompletny, automatycznie działający system sterowania ogrzewaniem podłogowym.

Prosty montaż na szynie DIN

Sterownik TECH L-5s przeznaczony jest do montażu na szynie DIN, dzięki czemu można estetycznie i bezpiecznie umieścić go w odpowiedniej obudowie lub rozdzielnicy.

Wyjmowane złącza oraz czytelne oznaczenia ułatwiają instalatorowi wykonanie połączeń elektrycznych i późniejszy serwis systemu.

Dane techniczne TECH L-5s

ParametrWartośćModelTECH L-5sTypprzewodowa listwa sterującaZastosowanieogrzewanie podłogoweLiczba stref8KomunikacjaprzewodowaZasilanie230 V / 50 HzWyjścia strefowe16 × 230 V, 2 na strefęObciążenie wyjść 1–8maks. 0,3 A na strefęWyjście pompy230 VMaks. obciążenie wyjścia pompy0,5 ASterowanie urządzeniem grzewczymstyk beznapięciowyMaksymalna liczba siłownikówdo 50Liczba regulatorówdo 8Montaższyna DINWymiaryok. 335 × 110 × 37 mm

Dlaczego warto wybrać TECH L-5s?

Listwa TECH Sterowniki L-5s to rozwiązanie dla osób, które chcą stworzyć niezawodny, przewodowy system sterowania ogrzewaniem podłogowym.

Podział instalacji na 8 niezależnych stref pozwala ustawić temperaturę odpowiednio do potrzeb poszczególnych pomieszczeń. Sterowanie siłownikami, pompą oraz urządzeniem grzewczym z jednego miejsca upraszcza pracę całej instalacji.

TECH L-5s to dobry wybór zarówno do nowych instalacji ogrzewania podłogowego, jak i podczas modernizacji istniejącego systemu sterowania.
