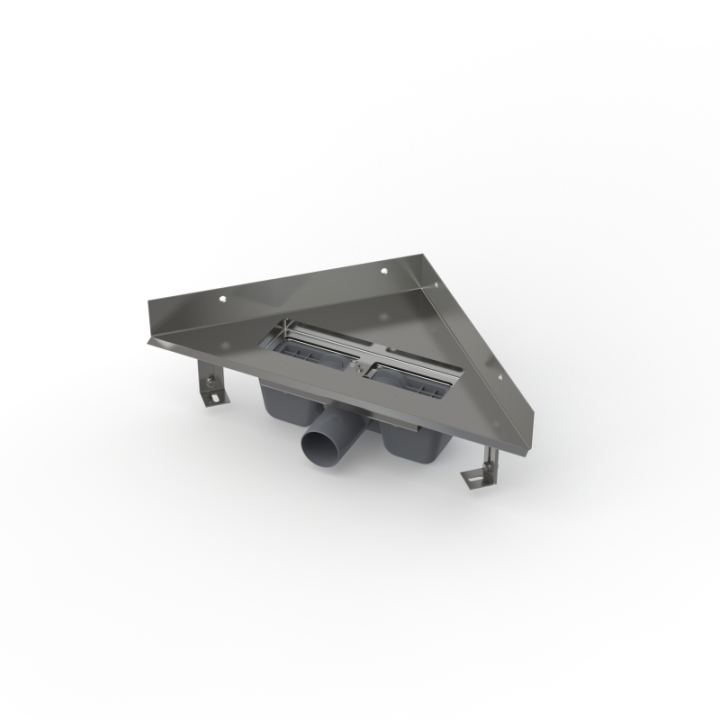

ODPŁYW NAROŻNY BEZ OBRAMOWANIA DO RUSZTU PERFOROWANEGO

Zastosowanie

• Do bezbarierowego przejścia
• Do masywnych perforowanych rusztów ze stali nierdzewnej
• Do odwadniania natrysków, na poziomie podłogi
• Do montażu w rogu kabiny prysznica
• Do użytku w pomieszczeniach

Specyfikacja

• Łatwiejsze i bezpieczniejsze wykonanie izolacji między podłogą do ścianą
• Kołnierz i wloty są chronione folią oraz wkładką styropianową
• Materiał syfonu: polipropylen
• Materiał odpływu: stal nierdzewna DIN 304, DIN 1.4301
• Syfon łatwy do czyszczenia łącznie z rurą odpływową
• Możliwość zakupu syfonu kombinowanego
• Odpływ liniowy ze stali nierdzewnej (uszlachetniony materiał trawieniem i pasywacją, elektrochemicznie polerowany)
• Samoprzylepny pasek hydroizolacyjny
• Syfon połączony na stałe z odpływem – 100% szczelności
• Wysokość zabudowy 100 mm
• Pionowy kołnierz pozwala na łatwą instalację i bardzo dobrą izolację ścian
• Z regulacją wysokości
• Duży przepływ jest możliwy dzięki syfonowi dwukomorowemu
• Gwarancja 25 lat

W zestawie

• Zestaw do montażu nóżek - śruba M6 ×12 -3 szt
• Zestaw mocujący: śruba Ø6 x 50-2 szt, kołki Ø10-2szt, śruba Ø4,2 ×38-2 szt., kołki Ø8-4szt
• Pokrywa instalacyjna
• Folia ochronna kołnierza i wlotu do syfonu
• Samoprzylepna taśma uszczelniająca
• Odpływ połączony z syfonem

Parametry

• Całkowita wysokość zabudowy: 110 - 170 mm
• Minimalna grubość betonu: 100 mm
• Odporność syfonu na ciśnienie: 982 Pa
• Rozmiar rury odpływowej: 50 mm
• Przepływ: 60 - 68,8 l/min
• Klasa obciążenia K3: 300 kg
• Syfon: 50 mm

Do pobrania

• ARZ1 - Specyfikacja Techniczna PDF
