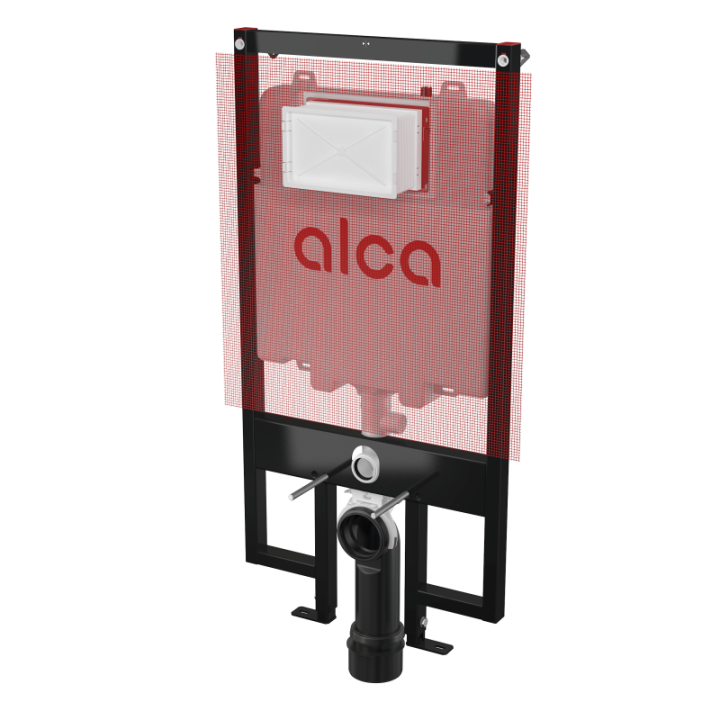

Podtynkowy system instalacyjny do suchej zabudowy (karton-gips) z siatka wzmacniającą

Zastosowanie

• Do montażu przed ścianą nośną lub do zabudowy w ścianach z karton-gipsu, głębokość zabudowy 84 mm
• Do zamontowania wiszącej miski WC o rozstawie śrub mocujących 180 mm lub 230 mm
• Do posadzek o grubości 0–100 mm
• Do muszli wiszących WC

Specyfikacja

• Podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną
• Kompatybilny ze wszystkimi przyciskami sterującymi Alca
• Konstrukcja izolacji styropianowej upraszcza zabudowę, zapobiega kondensacji wilgoci na powierzchni zbiornika i tłumi drgania przenoszone ze zbiornika do konstrukcji budynku
• Budowa ramy pozwala na zakotwiczenie w konstrukcji płyt gipsowo-kartonowych lub do ściany nośnej
• Pokrywa otworu serwisowego upraszcza montaż i zapobiega przenikaniu wilgoci oraz zanieczyszczeń
• Materiał konstrukcji nośnej: metal malowany proszkowo
• Głębokość montażu regulowana od 20–60 mm
• Zbiornik składa się z jednego elementu, a tym samym zapewnia 100% szczelności
• Zainstalowany moduł zakotwiczony do konstrukcji płyt gipsowych i podłogi ma odpowiednią wytrzymałość, nie ma potrzeby stosowania dodatkowych elementów wzmacniających
• Regulowane nóżki w zakresie 0–100 mm
• Doprowadzenie wody z tyłu/z góry
• Zawór kątowy z możliwością podłączenia do instalacji MEPLA
• Serwis bez narzędzi
• Głębokość konstrukcji 84 mm
• Widoczny znak niwelacji oraz linie centrujące

W zestawie

• Tkanina wzmacniająca
• Elementy mocujące do mocowania WC: pręt gwintowany M12 – 2 szt, podkładki 4 szt, nakrętka 2 szt, osłony gwintu 2 szt
• Zestaw mocujący: śruba Ø8×60 – 8 szt, kołek Ø12 – 8 szt
• Kolano odpływu Slim 90/110
• Pokrywa otworu serwisowego łatwo skracalna
• Zbiornik z zaworem spustowym i napełniającym
• Zestaw zabezpieczeń do ochrony otworów montażowych podczas instalacji systemu
• Rama samonośna
• Śrubunek 1/2 " przyłącza wody z wbudowanym zaworem kątowym Schell 1/2" -3/8 "
• Uszczelka odpływu, rura polipropylenowa, uszczelka rury
• Uszczelka, rura polipropylenowa, karbowana wkładka

Parametry

• Zalecany zakres ciśnienia: 0,3 - 0,5 MPa
• Funkcjonalny zakres ciśnienia wody: 0,05 - 1,6 MPa
• Rezerwa higieniczna: - 3 l
• Objętość wody w zbiorniku: - 9 l
• Podłączenia wody od tyłu lub od góry otworami montażowymi: - G1/2 "
• Domyślne ustawienie małego spłukiwania: - 3 l
• Domyślne ustawienie dużego spłukiwania: - 6 l
• Test wytrzymałości: - 400 kg

Do pobrania

• technical_sheet

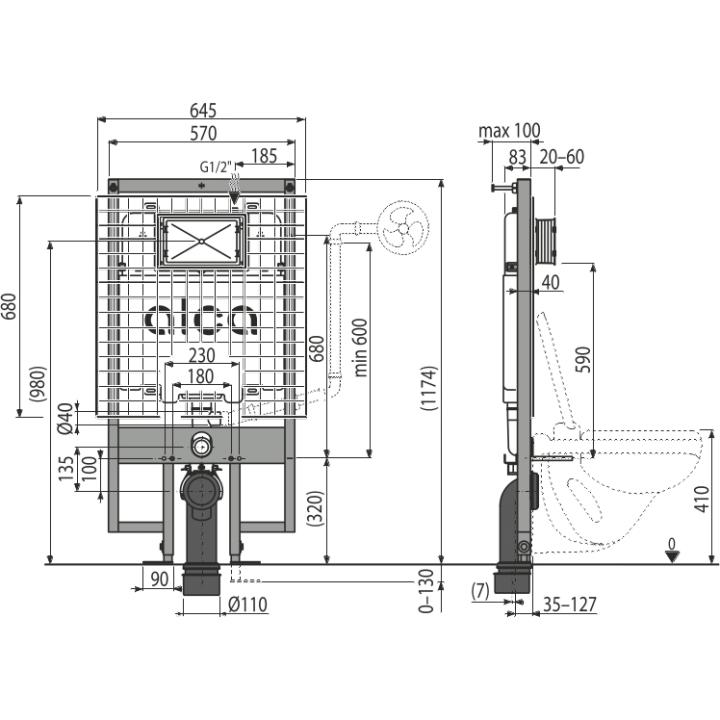

Wymiary: 1210×140×590
