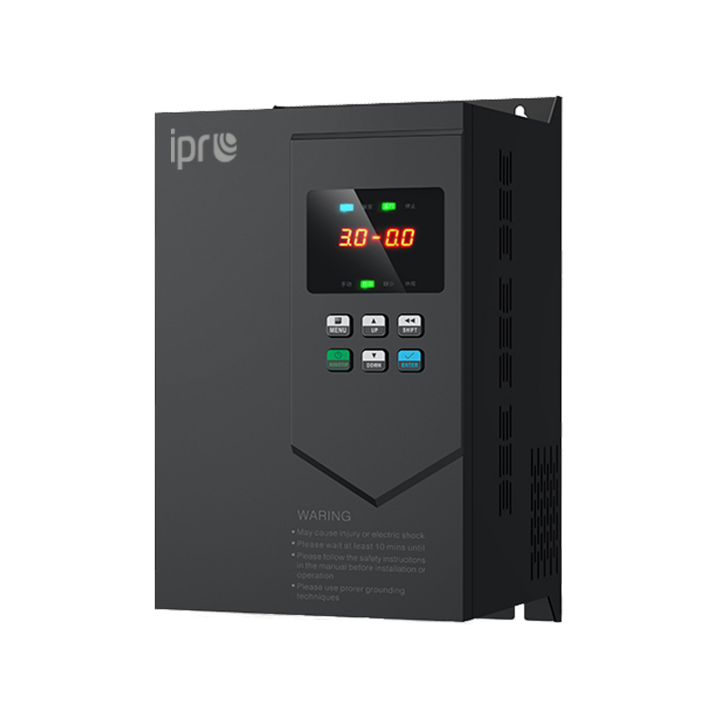

IVR 400T-4T022A0 (22 KW, 400 V, 45 A) INVERTER

Inteligentny Sterownik Pompy, model IVR 400T, jest łatwym w użyciu urządzeniem kontrolnym i zabezpieczającym do bezpośredniego podłączenia trójfazowych: pomp głębinowych, pomp powierzchniowych, pomp zatapialnych, itp. o mocy od 11 kW do 37 kW (od 15 HP do 50 HP) utrzymującym stałe, zadane ciśnienie wody poprzez zmianę prędkości obrotowej silnika pompy. IVR 400T jest napędem z trójfazową przetwornicą częstotliwości, zaprojektowanym specjalnie do zarządzania wydajnością pompy wodnej, co pozwala dopasować go do szerokiego zakresu warunków i wymagań układów zaopatrzenia w wodę. Napęd IVR 400T pozwala pompie pracować wydajniej, bezpieczniej i inteligentniej, zmniejszyć zużycie energii i przedłużyć okres użyteczności pompy. Napęd IVR 400T jest wykonany z wysokiej jakości komponentów i materiałów oraz wykorzystuje najnowszą technologię mikroprocesorową.

Model IVR 400T ma wiele trybów operacyjnych przez adaptację do różnych instalacji elektrycznych. Sterowniki z serii IVR 400T mogą być stosowane w grupach pompowych do 6 pomp – maksymalnie 2 urządzeń nadrzędnych oraz 4 urządzeń pomocniczych.

CECHY:

1. Wydajność energetyczna: w porównaniu z tradycyjnym sposobem, system zaopatrzenia w wodę o stałym ciśnieniu z przetwornicą częstotliwości oszczędza energię o 30%– 60%.
2. Prosta obsługa: wszystkie funkcje mogą być zakończone przez naciśnięcie przycisku, nie ma potrzeby zatrudniania specjalistów do programowania.
3. Niezawodność na długie lata współpracujących pomp: średni moment obrotowy i ścieranie na wale zmniejsza się ze względu na spadek średniej prędkości obrotowej, co zapewnia dłuższą żywotność pompy. Funkcja soft-startu i zatrzymania urządzenia pozwala zlikwidować uderzenie hydrauliczne (efekt uderzenia hydraulicznego oznacza nagły wzrost ciśnienia, towarzyszący szybkiemu zatrzymaniu lub rozpoczęciu przepływu cieczy).
4. Kompleksowa ochrona: system posiada najbardziej wszechstronną technologię zabezpieczeń nadprądowych, przepięciowych, podnapięciowych, zwarciowych, zablokowania wirników, możliwość zabezpieczenia pompy przed suchobiegiem bez konieczności instalacji sond/czujników w studni.
5. Możliwość łączenia sterowników w grupy pompowe, do 6 pomp. Sterowanie grupą odbywa się z poziomu jednego sterownika wybranego przez użytkownika jako główny. Pozostałe dostosowują pracę do wymagań systemu.

ZASTOSOWANIE

Model IVR 40T jest przydatny we wszystkich przypadkach, kiedy jest potrzeba utrzymania stałego ciśnienia wody w instalacji oraz kontrola i ochrona pojedynczej pompy zarządzającej automatycznym włączaniem i wyłączaniem przez różne instalacje elektryczne.

PRZEWIDYWANE TYPOWE UŻYCIE:

• Gospodarstwa rolne,
• Zaopatrywanie w wodę ze studni,
• Nawadnianie szklarni, ogrodów, pól,
• Zbieranie i wykorzystywanie deszczówki,
• Urządzenia przemysłowe.


PARAMETRY PODSTAWOWE

• Typ: IVR 400T-4T022A0,
• Moc: 22 kW,
• Zasilanie na wejściu: 3~400 V,
• Zasilanie na wyjściu: 3~400 V,
• Prąd na wyjściu: 45 A,
• Wymiary: 30,3/19,2/17,2 cm,
• Waga: 12 kg,
• Otwór montażowy Ø8,5,

DANE TECHNICZNE

• Tryb sterowania: Sterowanie zmiennej częstotliwości V/F,
• Moment rozruchowy: 0,5 Hz ± 100 %,
• Zakres regulacji prędkości: 1:100,
• Precyzja utrzymywania prędkości: ± 1,0 %,
• Tolerancja przeciążeniowa: 150 % prądu znamionowego rzez 60 s, 180% prądu znamionowego przez 1 s.,
• Czas przyspieszania/zwalniania: 0,1 - 3600 s,
• Częstotliwość rozruchowa 0,01 - 10,00 Hz,
• Napięcie wejściowe: 400 V ± 15%,
• Zakres częstotliwości wejściowej: 50 / 60 Hz, fluktuacja ± 5%,
• Napięcie wyjściowe: 0 - znamionowe napięcie wejściowe,
• Częstotliwość wyjściowa: 0 - 200 Hz,
• Programowalne wejście cyfrowe: 2-drożne cyfrowe złącze wyjściowe,
• Programowalne wejście analogowe: V: 0-5 V | V (zdalny manometr): 0-10 V | C (przetwornik ciśnienia): 4-20 mA,
• Wyjście przekaźnikowe: Wyjście 1-drożne, programowalne,
• Wyjście typu OC: Wyjście 1-drożne, programowalne,
• Kanał wykonywani poleceń: Trzy rodzaje kanałów:
  • Panel operacyjny,
  • Terminal sterowania,
  • Szeregowy port komunikacyjny.

Wybrać 1 i 2 dla napędu głównego i 3 dla urządzeń pomocniczych.

• Wbudowany regulator PID: Zaawansowana arytmetyka regulatora PID do obsługi układu sterowania w pętli zamkniętej.
• Kontrola prędkości przeciągnięcia: Automatyczne ograniczenie natężenia prądu i napięcia w okresie pracy,
• Złącze napędu nadrzędnego: Rozszerzalna konstrukcja RS485, jeden napęd w układzie może być nadrzędny i steruje innymi napędami pomocniczymi (maksymalnie czterema) do pracy w trybie komunikacji. Napęd główny wysyła informacje zwrotne regulatora PID do napędów pomocniczych i monitoruje ich stan w czasie rzeczywistym. Usterki napędów pomocniczych nie wpływają na inne napędy.
• Ochrona przed brakiem wody: Jeśli napęd wykryje, że ciśnienie w rurze jest niższe niż ustawiona wartość ciśnienia niedoboru wody, układ automatycznie przestaje działać. Po upływie określonego czasu uruchamia się ponownie automatycznie w określonych przypadkach. Jeśli ciśnienie wróci do normy, układ działa normalnie. W przeciwnym razie układ zatrzymuje się automatycznie, co w przypadku bezczynności pompy, przedłuża jej okres użyteczności do maksimum.
• Alarm wysokiego ciśnienia: Gdy ciśnienie przekroczy ustawioną wartość, układ przestaje działać automatycznie, co pozwala uniknąć uszkodzenia rur z powodu zbyt wysokiego ciśnienia.
• Tryb automatycznego oszczędzania energii: Automatycznie obniża napięcie wyjściowe przy niewielkim obciążeniu w celu oszczędzenia energii.
• Ustawienie hasła: Hasło 4-bitowe można ustawić za pomocą liczb niezerowych. Po wyjściu z interfejsu ustawiania hasło będzie ważne za 1 minutę.
• Blokowanie parametrów: Określić, czy parametr jest zablokowany w stanie uruchomionym, czy zatrzymanym w przypadku nieprawidłowej obsługi. Warunki operacyjne.
• Montaż: Montaż powinien być wykonany w warunkach pozbawionych bezpośredniego światła słonecznego, pyłu, żrących i łatwopalnych gazów, mgły olejowej, pary wodnej i wilgoci.
• Wysokość: Niższa niż 1 000 m, powyżej 1 000 m następuje skutek wydajności. Obniżyć wydajność o 1% co 100 m przy wzroście temperatury.
• Temperatura otoczenia –10°C do +40°C praca z obniżoną wydajnością w temp. 40°C do 50°C.
• Wilgotność ≤95% RH, bez kondensacji wody.
• Wibracje <5,9 m / S2 (0,6 G).
