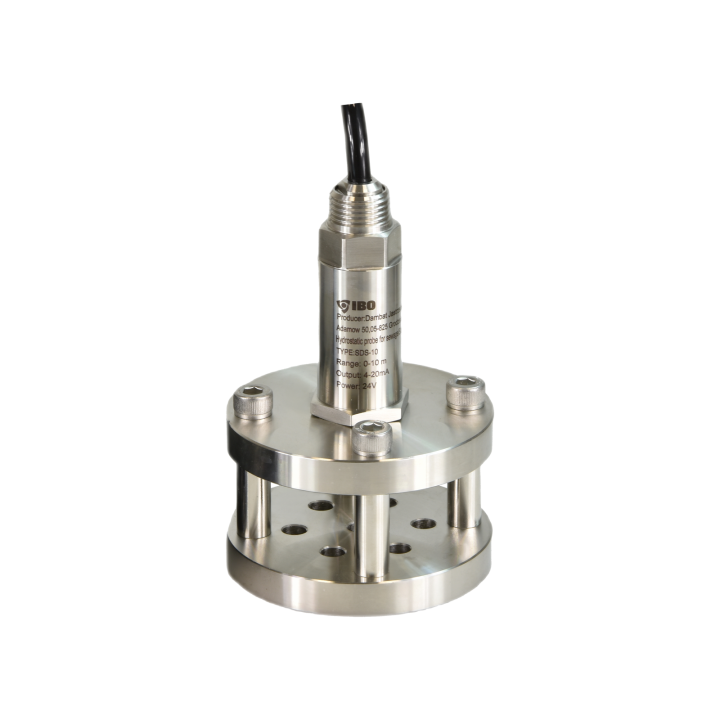

SONDA HYDROSTATYCZNA SDS-10

Sonda hydrostatyczna SDS-10 jest przeznaczona do płynnego pomiaru poziomu medium w zbiornikach, przepompowniach, kanałach i innych miejscach z dużą sedymentacją. Przetwornik poziomu cieczy opiera się o zasadę, że mierzone ciśnienie statyczne cieczy jest proporcjonalne do wysokości cieczy w zbiorniku.

Produkt wykorzystuje efekt piezorezystancyjny wrażliwych elementów ceramicznych do konwersji ciśnienia statycznego na sygnał elektryczny, który jest przekazywany do dedykowanego obwodu cyfrowego w celu: jego wzmocnienia, kompensacji liniowej, przeciwdziałania zakłóceniom, ochronie przeciwprzepięciowej oraz innemu przetwarzaniu sygnału. Efektem jest uzyskanie sygnału o parametrach standardowego sygnału branżowego np. 4-20 mA, 0-10 V, etc.

Dzięki ustandaryzowanemu sygnałowi elektrycznemu uzyskuje się dokładne informacje o poziomie medium w zbiorniku, co jest wykorzystywane do odczytu parametrów i/lub sterowania poziomami np. załączanie, lub wyłączanie: pomp, zasuw, zastawek, etc.

Przeznaczenie: Zakłady chemiczne, oczyszczalnie ścieków, rożne kwaśne ciecze i gazy inne niż kwas fluorowodorowy, tamy, rzeki i inne miejsca z dużą ilością osadów.

Cechy:

• Znacznie większa dokładność pomiaru oraz możliwości nastaw w stosunku do innych metod pomiarowych takich jak np. sondy konduktometryczne czy wyłączniki pływakowe,
• Duży zakres pomiarowy, jeżeli chodzi o głębokość zbiornika i poziomu cieczy (0-10 m H2O) oraz niewrażliwość na zmiany temperaturowe (-20°C–+80°C).
• Brak ruchomych elementów jak np. zginający się kabel w pływakach, który może doprowadzić do zawieszenia się pływaka lub uszkodzenia na skutek wypracowania,
• Znacznie niższa podatność na zatkanie czy zalepienie klejącymi i stałymi frakcjami ścieków niż w przypadku sond konduktometrycznych,
• Stałe warunki pracy, wynikające z konieczności ciągłego zanurzenia sondy w medium,
• Łatwy i niskie poziom instalacji, sonda wisi na swoim własnym kablu zaledwie kilka cm nad dnem,
• Wysoka odporność na zmienne i agresywne środowisko ścieków, w zwykłych pływakach z czasem parcieją, sztywnieją i uszkadzają się kable, a sondy konduktometryczne pokrywają się zanieczyszczeniami lub nalotem i tracą swoje warunki przewodności,
• Poziomy odczytywane poprzez przetwornik można łatwo modyfikować w sterownikach, w przypadku sond konduktometrycznych i pływaków trzeba ingerować w ich instalację w zbiorniku.
• Serwis gwarancyjny oraz pogwarancyjny
• Gwarancja 24 miesiące

Dane techniczne:

• Zakres pomiarowy: 0–10 m H2O (metrów słupa wody),
• Zasilanie: 10–30 V napięcia stałego,
• Sygnał wyjściowy: 4–20 mA oraz RS485
• Temperatura cieczy: -20°C–+80°C,
• Kompensacja temperaturowa: 0°C–+50°C,
• Materiał membrany: Ceramika AL2O3,
• Przeciążenie: 300%,
• Materiał obudowy: stal nierdzewna 316 L,
• Dokładność: 0,1% FS (FS – pełna skala),
• Długość przewodu: 10 metrów.
• Rezystancja (Ω):
  • Prąd (2 przewody): ≤ (napięcie zasilania – 8 V) / 0,02 A
  • Napięcie (3 przewody): > Maksymalny sygnał wyjściowy / 1 mA
  • Napięcie proporcjonalne (3 przewody) > 10 K
• Maksymalny pobór prądu:
  • Prąd (2 przewody): maksymalnie 25 mA,
  • Napięcie (3 przewody): 2,5 mA,
  • Napięcie proporcjonalne (3 przewody): 2,5 mA.
• Czas reakcji na zmiany:
  • Ustawienie początkowe po podłączeniu: ~100 ms
  • Czas odpowiedzi: 10 ms
  • Odpytywanie: 1 min
• Odporność na wstrząsy: 10 g (IEC 60068-2-6 standard, w warunkach rezonansu)
• Odporność na uderzenia: 500 g (IEC 60068-2-27 standard, uderzenia mechanicznej)
• Długość eksploatacji: 1 milion cykli pomiaru ciśnienia.
• Ochrona odgromowa: zgodna z normami IEC 61000-4-5/ Poziom-4
