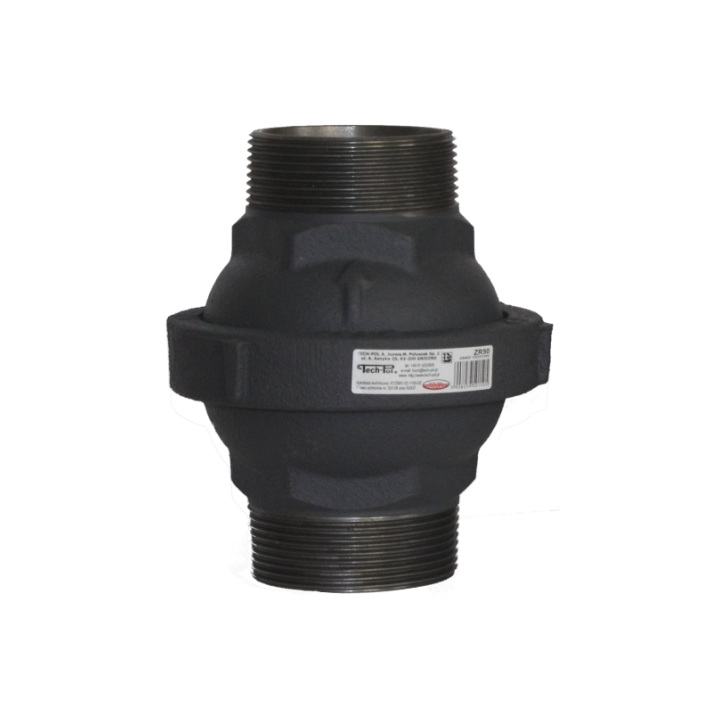

ZAWÓR ZWROTNY KULOWY TECH-POL ZR50

Zawory różnicowe marki Tech-Pol przeznaczone są do montażu w instalacji centralnego ogrzewania z wymuszonym obiegiem wody - pompą cyrkulacyjną. Zawory różnicowe marki Tech-Pol przeznaczone są do montażu w instalacji centralnego ogrzewania z wymuszonym obiegiem wody - pompą cyrkulacyjną.

Głównym ich zadaniem jest zabezpieczenie instalacji pompy przed uszkodzeniem na skutek przegrzania i ciśnienia mogącego wystapić, gdy pompa przestanie wymuszać obieg. W momencie pracy pompu jej zawór pozostaje zamknięty, a w momencie ewentualnego przerwania pracy pompy np. wskutek zaniku napięcia, zawór otwiera się samoczynnie, umożliwiając grawitacyjny obieg wody. Zawór zwrotny kulowy przeznaczony jest do pracy w instalacji, w której ciśnienie nie przekracza 6 barów (60 metrów słupa wody), a temperatura osiąga maksymalnie 110°C.

Parametry techniczne:

• temperatura pracy 0-90°C, chwilowa 110°C,
• ciśnienie nominalne 0,001-6,0 bar,
• ciśnienie dopuszczalne do 7,00 bar,
• ciśnienie otwarcia zaworu przy obiegu grawitacyjnym 0,00-0,001 bar,
• przekrój nominalny przepływu przez zawór 98-100% przekroju nominalnego instalacji,
• poziom hałasu w trakcie cyklu pracy do 25 dB (A)

Montaż:

Króćce zaworu zaopatrzone są w gwint rurowy. Zawór montuje sie w główną nić rurociągu, pomiędzy miejscami zamocowania pompy. Zawór może pracować w pozycji pionowej i poziomej na wyjściu, a także w pozycji pionowej i poziomej na wejściu do kotła. Strzałki wykonane na korpusie zaworu muszą być zgodne z kierunkiem obiegu wody w instalacji.
