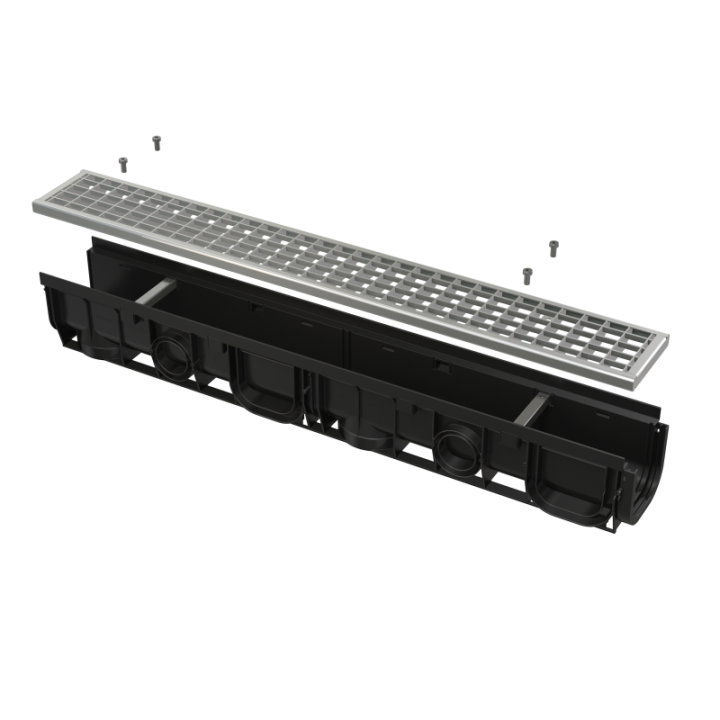

ZEWNĘTRZNE ODWODNIENIE 100 MM B125, ZEWNĘTRZNA RAMA, RUSZT OCYNKOWANY

Zastosowanie

• Do odwodnienia: powierzchni z okazjonalnym ruchem samochodów osobowych, chodników, deptaków i podobnych obszarów dla samochodów osobowych

Specyfikacja

• Liczne przetłoczenia do lepszego zamocowania w otaczającym materiale
• Zaślepki końcowe mogą być użyte jako łącznik dopływu – DN 75 mm
• Materiał ze stabilizatorem UV zapobiegające blaknięciu, starzeniu i degradacji tworzywa
• Materiał: polipropylen wypełniony talkiem, odporny na uszkodzenia mechaniczne, chemiczne i termiczne
• System modułowy – możliwość połączenia w kształcie „I“, „L“, „T“ lub „X“
• Ocynkowany ruszt – mocowany w odpływie za pomocą czterech sztuk śrub ze stali nierdzewnej, rozmiar oczek 22×31 mm
• Otwory do włożenia prętów blokujących
• Przygotowany do opcjonalnego zastosowania syfonu z kratką wyłapującą zanieczyszczenia
• Podłączenia dopływów z boku odpływu, w czterech miejscach – Ø50 mm
• Solidny mechanizm blokujący, do prostego połączenia poszczególnych odwodnień
• Solidna konstrukcja – samonośna
• Łatwy dostęp do odpływu – łatwe czyszczenie
• Odpływ pionowy Ø110 mm
• System pozwala na łatwą blokadę połączenia bez dodatkowych elementów

W zestawie

• Śruby do mocowania rusztu w odwodnieniu 4 szt
• Ruszt ocynkowany – spawany – klasa obciążenia B125
• Odwodnienie z ramą z tworzywa sztucznego, rozpórki instalacyjne nierdzewne 2 szt

Parametry

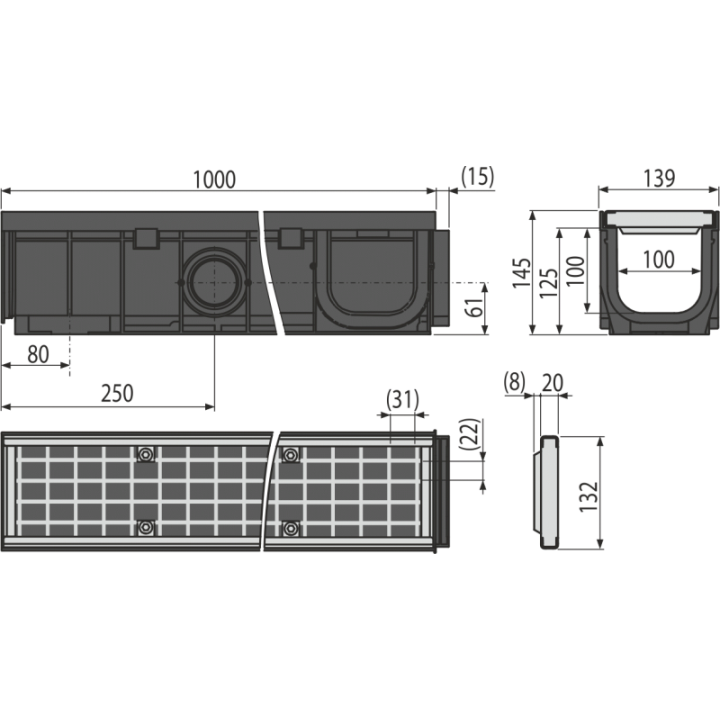

• Całkowita wysokość zabudowy: 145 mm
• Rozmiar rury odpływowej: 110 mm
• Profil przepływu w odwodnieniu: 95,3 cm²
• Klasa obciążenia B125: 12500 kg
• Wlot rusztu ocynkowanego: 880,6 cm²

Do pobrania

• AVZ102-R103 - Specyfikacja Techniczna PDF
