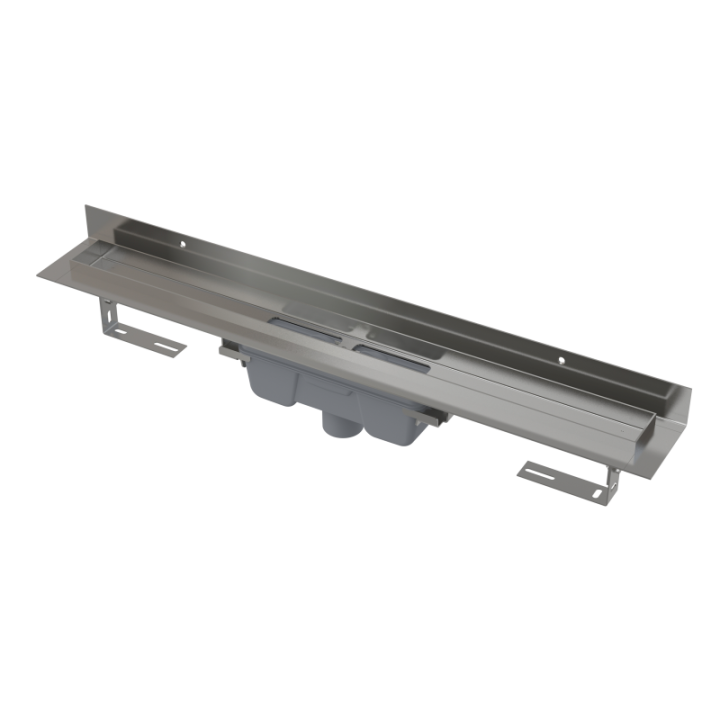

Odpływ podłogowy z obramowaniem do pełnego rusztu i kołnierzem przymocowanym do ściany, odpływ pionowy

Zastosowanie

• Do bezbarierowego przejścia
• Do odwadniania natrysków, na poziomie podłogi
• Do zamontowania bezpośrednio przy ścianie
• Do rusztu pełnego i do wypełnienia płytkami FLOOR oraz graniastosłupowego GAP
• Do użytku w pomieszczeniach

Specyfikacja

• Kołnierz i wloty są chronione folią oraz wkładką styropianową
• Materiał syfonu: polipropylen
• Materiał: stal nierdzewna 2 mm, AISI 304, DIN 1.4301
• Syfon łatwy do czyszczenia łącznie z rurą odpływową
• Możliwość zakupu syfonu kombinowanego
• Odpływ liniowy ze stali nierdzewnej (uszlachetniony materiał trawieniem i pasywacją, elektrochemicznie polerowany)
• Do pełnych rusztów – stal nierdzewna, szkło hartowane, połączenie stali nierdzewnej i szkła hartowanego, do wypełniania płytkami oraz graniastosłupowego GAP
• Samoprzylepny pasek hydroizolacyjny
• Syfon połączony na stałe z odpływem – 100% szczelności
• Wysokość zabudowy od 95 mm
• Z regulacją wysokości
• Duży przepływ jest możliwy dzięki syfonowi dwukomorowemu
• Gwarancja 25 lat

W zestawie

• Kotwienie zestawu: śruba Ø6×50 – 2 szt, kołki Ø10 – 2 szt, śruby Ø4,2×38 – 3 szt, kołków Ø8 – 3 szt
• Montaż pokrywy instalacyjnej- polistyren
• Folia ochronna kołnierza
• Folia ochronna wlotu do syfonu
• Samoprzylepna taśma uszczelniająca
• Odpływ połączony z syfonem

Parametry

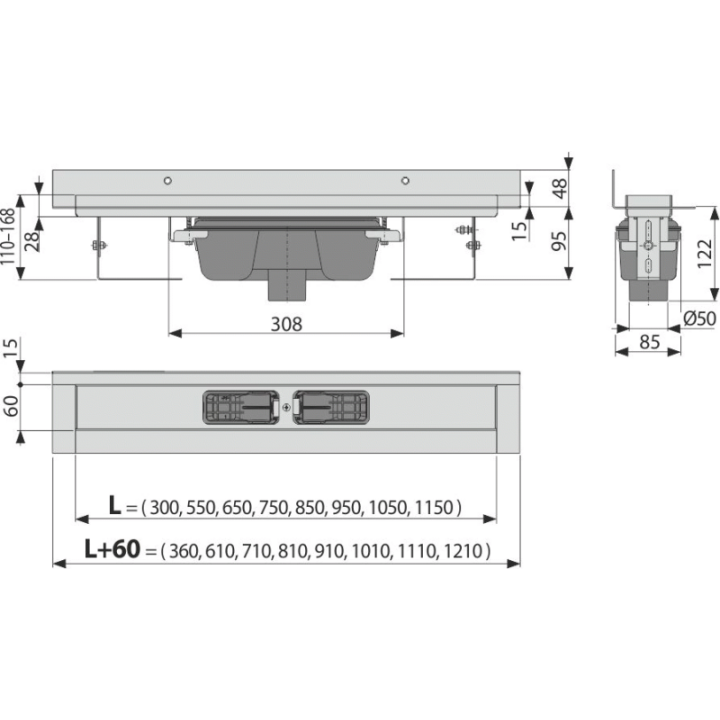

• Całkowita wysokość zabudowy: 110 - 168 mm
• Minimalna grubość betonu: 95 mm
• Odporność syfonu na ciśnienie: 982 Pa
• Rozmiar rury odpływowej: 50 mm
• Przepływ: 60 - 68,8 l/min
• Klasa obciążenia K3: 300 kg
• Syfon: 50 mm

Do pobrania

• APZ1016-850 - Specyfikacja Techniczna PDF
