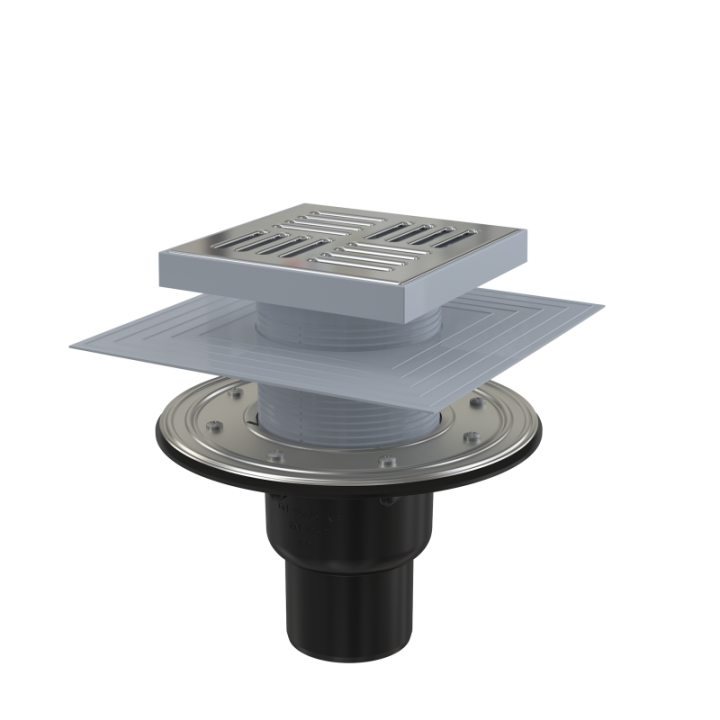

Kratka ściekowa 150×150/50/75 mm odpływ pionowy, kratka nierdzewna, kołnierz nierdzewny, dwa poziomy izolacji, syfon mokro-suchy

Zastosowanie

• Do bezbarierowego przejścia
• Odprowadzanie wody z poziomu podłogi
• Na zewnątrz pomieszczeń, gdzie jest możliwy spadek temperatury poniżej zera – syfon suchy
• Do wnętrz, w których zakładamy częste wykorzystanie kratki ściekowej (łazienki) – syfon mokry

Specyfikacja

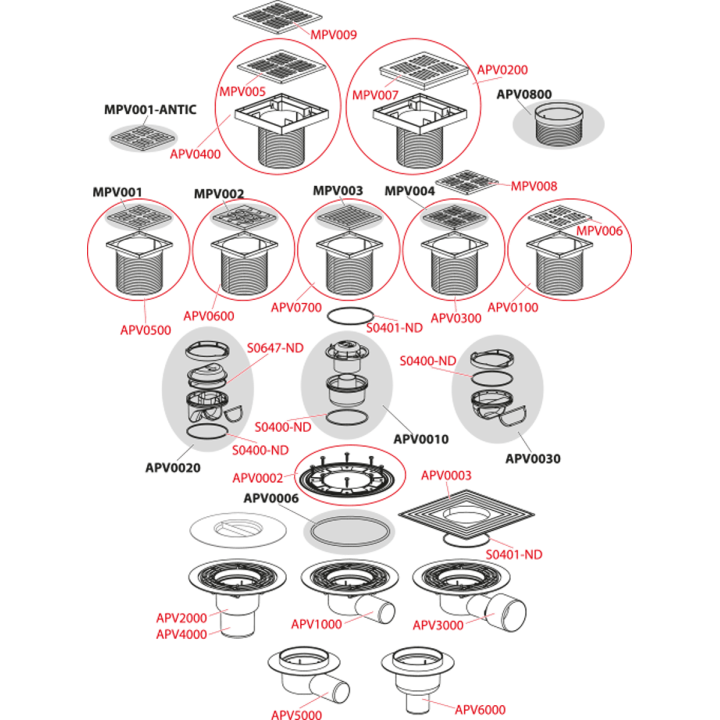

• Kompatybilność z częściami do kratek ściekowych włączając syfony: mokry, suchy i SMART
• Kołnierz drugiego poziomu izolacji do połączenia z warstwą izolacyjną pod płytkami
• Solidna kratka ze stali nierdzewnej 143×143×5 mm
• Materiał: stal nierdzewna AISI 304, DIN 1.4301
• Materiał: polipropylen wypełniony talkiem, odporny na uszkodzenia mechaniczne, chemiczne i termiczne
• Syfon łatwy do czyszczenia łącznie z rurą odpływową
• Kołnierz ze stali nierdzewnej do mocowania membrany wodoszczelnej lub wodoodpornej tkaniny
• Odpływ pionowy Ø50/75 mm
• Szeroki kołnierz izolacyjny do połączenia z hydroizolacją budynku
• Opcjonalne wykorzystanie syfonu mokrego lub suchego
• Regulowana wysokość gardzieli 37–110 mm
• Syfony zapobiegają przenikaniu zapachów z kanalizacji

W zestawie

• Gardziel wlotu 150×150 mm
• Kołnierz 2. poziom izolacji wewnętrzny Ø105 mm
• Kratka wlotowa ze stali nierdzewnej
• Kołnierz ze stali nierdzewnej + zestaw montażowy
• Zestaw uszczelniający
• Syfon suchy
• Korpus odpływ pionowy Ø50/75 mm
• Syfon mokry

Parametry

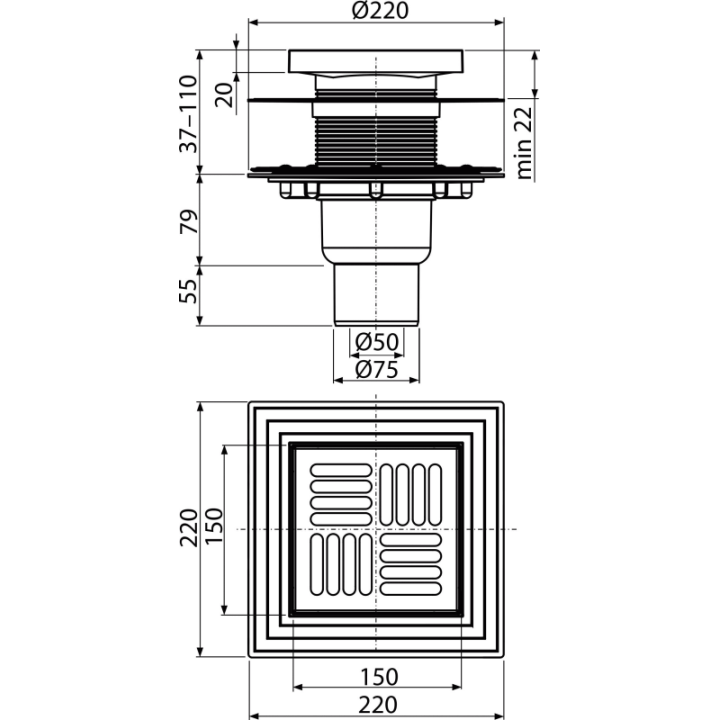

• Całkowita wysokość zabudowy: 171 - 244 mm
• Odporność syfonu na ciśnienie: 480 Pa
• Rozmiar rury odpływowej: 75/50 mm
• Przepływ z kratką wlotową (syfon suchy): 62 l/min
• Przepływ z kratką wlotową (syfon mokry): 46 l/min
• Część syfonowa: 51 mm

Do pobrania

• APV4444 - Specyfikacja Techniczna PDF
