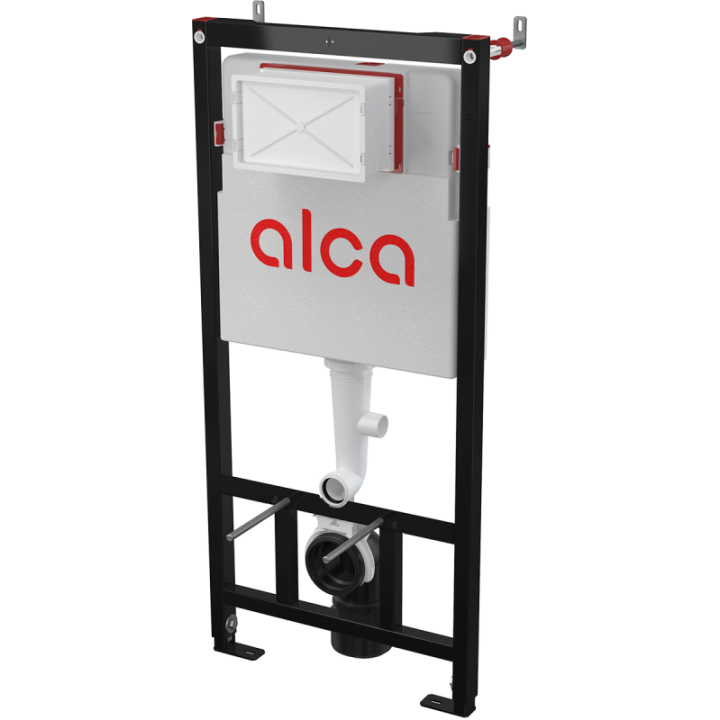

Podtynkowy system instalacyjny z wbudowanym higienicznym spłukiwaniem rur

Zastosowanie

• Wspornik do podwieszanych toalet ze zintegrowanym zbiornikiem do spłukiwania
• Do automatycznego płukania instalacji ciepłej i zimnej wody
• Do montażu przed ścianą nośną lub zabudowy w ścianach z karton-gipsu
• Do zamontowania wiszącej miski WC o rozstawie śrub mocujących 180 mm lub 230 mm
• Do posadzek o grubości 0–200 mm

Specyfikacja

• Podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną
• Podwójny zawór elektromagnetyczny z elektroniką sterującą i czujnikiem monitorowania poziomu wody
• Kompatybilny ze wszystkimi przyciskami sterującymi Alca
• Konstrukcja izolacji styropianowej upraszcza zabudowę, zapobiega kondensacji wilgoci na powierzchni zbiornika i tłumi drgania przenoszone ze zbiornika do konstrukcji budynku
• Budowa ramy pozwala na zakotwiczenie w konstrukcji płyt gipsowo-kartonowych lub do ściany nośnej
• Pokrywa otworu serwisowego upraszcza montaż i zapobiega przenikaniu wilgoci oraz zanieczyszczeń
• Materiał konstrukcji nośnej: metal malowany proszkowo
• Głębokość montażu regulowana od 20–95 mm
• Możliwość ustawienia czasu włączenia automatycznego płukania
• Możliwość ustawienia czasu trwania automatycznego płukania
• Możliwość regulacji głośności sygnału dźwiękowego, gdy automatyczny system spłukiwania nie działa
• Nadaje się do montażu zdalnego sterowania pneumatycznego lub sterowania sensorowego
• Możliwość odchylania zbiornika w celu łatwego montażu w budynkach drewnianych lub mobilnych mieszkaniach
• Zbiornik składa się z jednego elementu, a tym samym zapewnia 100% szczelności
• Zainstalowany moduł zakotwiczony do konstrukcji płyt gipsowych i podłogi ma odpowiednią wytrzymałość, nie ma potrzeby stosowania dodatkowych elementów wzmacniających
• Podłączany do sieci, należy dokupić transformator (12 V DC min 1 A) – zalecany AEZ310
• Regulowane nogi kotwiące z hamulcem w zakresie 0–200 mm
• Zawiera dozownik tabletek WC
• Mechanizm przesuwny uchwytu odpływu o ośmiu położeniach w zakresie 0–93 mm
• Uchwyt przyłączeniowy z adapterem G1/2" do desek z funkcją bidetu i natrysku
• Doprowadzenie wody z tyłu/z góry
• Zawór kątowy z możliwością podłączenia zimnej wody do systemu rur Mepla
• Zawór kątowy z możliwością podłączenia ciepłej wody do systemu rur Mepla
• Serwis bez narzędzi
• Głębokość konstrukcji 125 mm
• Widoczny znak niwelacji oraz linie centrujące
• Zawiasy do zbiorników wykonane z dwu komponentowego materiału izolują przenoszenie drgań z budynków

W zestawie

• Uchwyt elektroniki
• Dwa zawory kątowe Schell 1/2"-3/8"
• Zawory elektromagnetyczne
• Elementy mocujące do mocowania WC: pręt gwintowany M12 – 2 szt, podkładki 4 szt, nakrętka 2 szt, osłony gwintu 2 szt
• Zestaw mocujący: śruba Ø8×60 – 4 szt, kołek Ø12 – 4 szt
• Kolano odpływu HT 90/90 polietylen, PE-HD
• Pokrywa otworu serwisowego łatwo skracalna
• Zbiornik z zaworem spustowym i napełniającym
• Redukcja odpływu HT z polietylenu, PE-HD
• elektronika sterująca z wbudowanym czujnikiem do monitorowania poziomu wody
• Zestaw zabezpieczeń do ochrony otworów montażowych podczas instalacji systemu
• Zestaw do aplikacji tabletek toaletowych
• Rama samonośna
• Uszczelka odpływu, rura polipropylenowa, uszczelka rury
• Uszczelka, rura polipropylenowa, karbowana wkładka

Parametry

• Zalecany zakres ciśnienia: 0,3 - 0,5 MPa
• Funkcjonalny zakres ciśnienia wody: 0,05 - 1,0 MPa
• Rezerwa higieniczna: 3 l
• Małe spłukiwanie: 2,5 - 3,5 l
• Możliwość automatycznego płukania rur wodnych na zimną i ciepłą wodę
• Objętość wody w zbiorniku: 9 l
• Przyłącze wody od góry przez otwory montażowe: G1/2 "
• Domyślne ustawienie małego spłukiwania: 3 l
• Domyślne ustawienie dużego spłukiwania: 6 l
• Duże spłukiwanie: 6 - 9 l
• Test wytrzymałości: 400 kg

Do pobrania

• AM121/1120 - Specyfikacja Techniczna PDF
